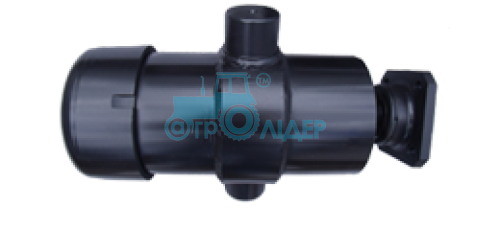

Гідроциліндр ЗІЛ 554 8603010-27 5-ти штоковий (куля-цапфи)

Стан (гц) Нове

Гарантія 12 місяців

Вантажопідйомність (тонн) до 12

Тип гідроцілііндра телескопічний, плунжерний, односторонньої дії

Модель техніки (гц) ЗИЛ 4502

Додатково (гідроциліндри)

Діаметр кулі 15

Клас чистоти робочої рідини 12 по ГОСТ 17216-71

Аналоги (гц) ГАЗ-САЗ 4-х штоковий САЗ 3502

Діаметр гільзи (мм) 172

Діаметр штока / плунжера (мм) 142/115/95/75/56

Відстань між осями розкладене (мм) 1520

Хід гідроциліндра (мм) 1100

Хід штоків III-III-IV 200

Номер (гц) ЦГС.16.Ц.Ф.56.75.95.117.142-1100 / 554-8603010-27 / ГЦТ 1-5-14-1100

Відстань між осями складене (мм) 420

Кількість сторін розвантаження 3

Тип кріплення (гц) Майданчик - бугелі (цапфи)

Діаметр вушка (мм) -

Марка техніки (гц) ЗіЛ

Вид техніки (гц) Вантажні автомобілі, Причепи, Самоскиди

Номінальний тиск (МПа) 10

Максимальний тиск (МПа) 16

Тиск холостого ходу (МПа), не більше 0,5

Кількість штоків 5

Страгивания, не більше 0,8

Номінальна швидкість штока гідроциліндр (м / с), не менше 0,12

Максимальна швидкість штока гідроциліндр (м / с), не менше 0,3

Номінальна. штовхає сила при номінальному тиску (кН) не менше 23,4

Номінальна. тягне сила гідроциліндра (кН) не менше 11,8

Гідромеханічний ККД при номінальному тиску, не менше 0,92

Загальний ККД при номінальному тиску, не менше 0.9

Робоча рідина (рекомендована) М-10 В2, М-10 Г2, ГОСТ 8581-78, МГЕ-46В ТУ 38.00.1347-2000, HVLP 32 і HVLP 46 по Din 51524-3-2006

Кінематична в'язкість масла (сСт) 20-40

Матеріал деталей E355 (C40) сталь вуглецева

Температурний режим роботи, ° C від -40 до +70

Ресурс роботи 10 тис. Повних ходів

Питома обсяг виноситься робочої рідини через манжети 0,02

Клас герметичності гідроциліндра А, ГОСТ 16514-96

Тип ущільнення (манжети) Поліуретанові TPL, TPM

Свойства
Застосування:	Самосвал ЗИЛ 554
Номінальний Тиск, кгс / см2	10
Відстань між осями, мм:	420
Загальний хід:	1100
Кількість телескопічних ланок:	5
Хід 1й ступені:	225
Хід 2й ступені:	211
Хід 3й ступені:	224
Хід 4й ступеня:	232
Хід 5й ступені:	208
Діаметри штоків, мм:	56/75/95/115/137
Маса, кг	46,5
